研发中心

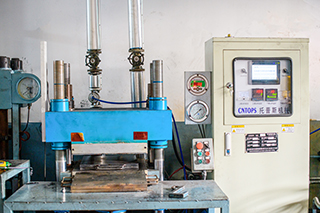

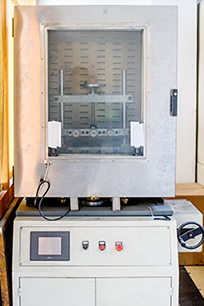

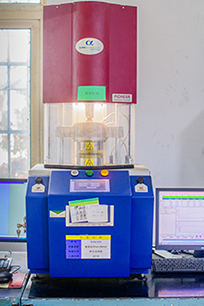

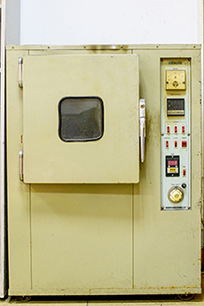

公司研发设备与实力

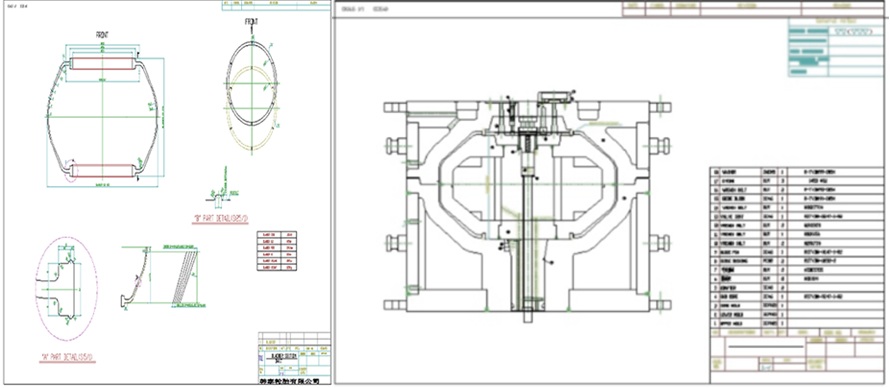

硫化胶囊注射方式模具

制造针对注射硫化机优化的硫化胶囊注射方式模具

  • 在注射过程中的厚度变形和橡胶物性变化最小化
  • 高刚性的本体，可承受锁模力和注射压力（防止模具变形）
  • 轮胎和硫化胶囊之间的最佳匹配

高性能及高导热配方

配合橡胶 导热系数 (W/make) 轮胎硫化时间 胶囊寿命 适用规格 适用轮胎
高寿命 0.33 基准 非常良好 所有规格 顾客选定
高热传导 0.38 ≒1.5% 缩短 良好 所有规格 顾客选定
超高热传导 0.43 ≒1.8% 缩短 良好 所有规格 顾客选定

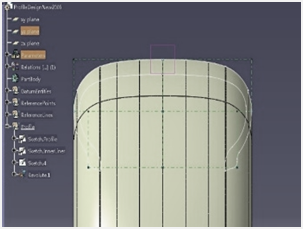

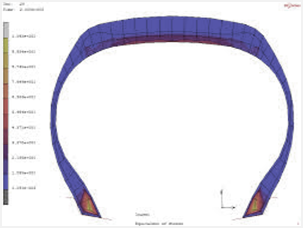

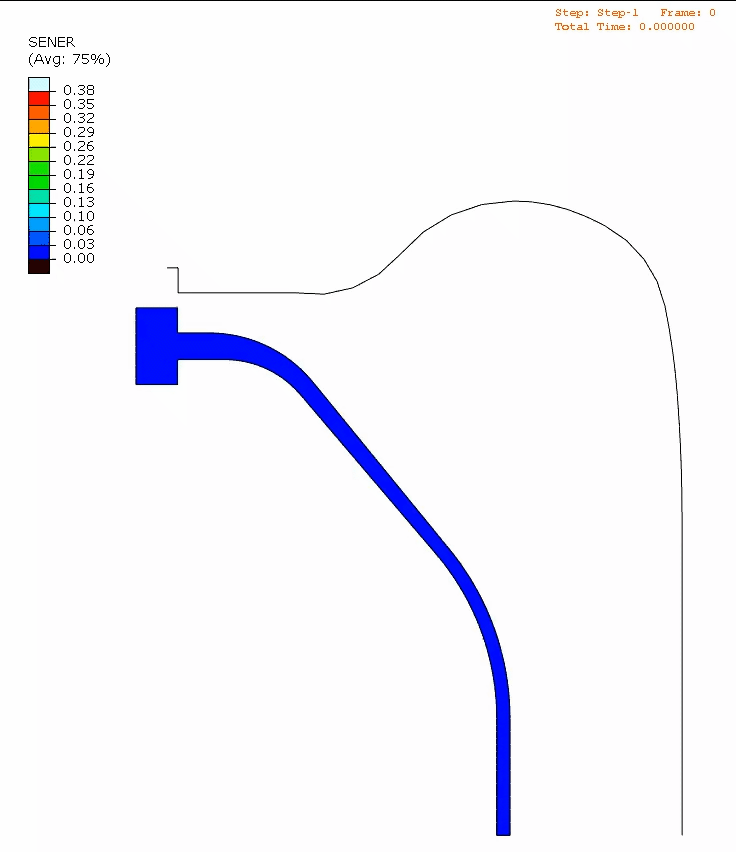

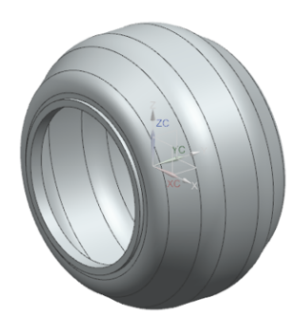

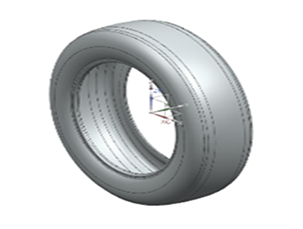

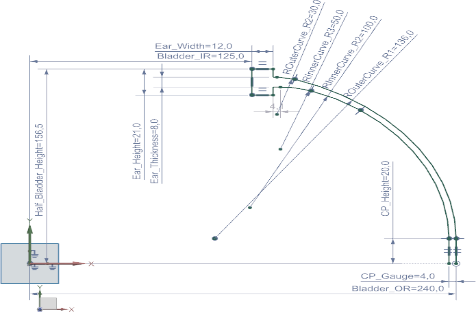

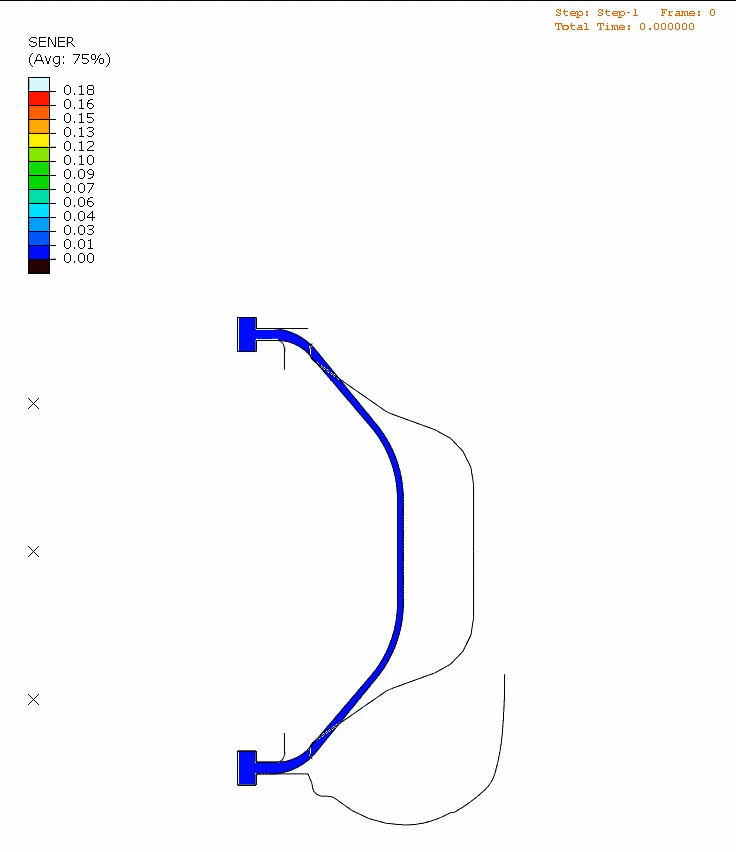

自主设计

精密制造

硫化胶囊专用注射硫化机

用于硫化胶囊专用的注射装置和液压装置

  • 高刚性的本体，通过使用可变型活塞泵提高能效
  • 可以通过打开屏幕来确认与注射压力，温度和选项有关的条件，并且可以立即看到设置错误

技术参数

项目 单位 硫化机注射量 备注
7,000cc 11,400cc 20,000cc 32,000cc
锁模系统 锁模力 ton 700 800 1500 2000 F(ton)=A(π/4×D²)×P×10-3
??info.product.size_zh_CN?? ㎜ 1000×1450×50 1000×1500×50 1,500×1,500×50 1,500×1,500×50
活塞直径 ㎜ 500 500 730×2 730×2 (D)
活塞行程 ㎜ 30 30 35 35
盘面之间距离 ㎜ 400-2,000 440-2,200 550-2,350 600-3,500 Min - Max
圆柱内距 ㎜ 1,200×700 1,200×700 1,900×1,000 1,900×1,000
盘面螺栓孔/沉孔 - M20×D22 M20×D22 M24×D26 M24×D26
注射系统 射出量 cc 7000 11400 20000 32000 V(cc)=(π/4×ds2×S)×10-3
射出压力 ㎏f/㎠ 700 800 2000 2000 IP=(Di2-dr2)/ds2×P×2
射出活塞直径 ㎜ 110 135 159 159 (ds)
注射油缸直径 ㎜ 275 310×2 390×2 390×2 (Di)
注射油缸行程 ㎜ 900 900 1000 910 (S)
注射缸活塞直径 ㎜ 110 130 170 150 (dr)
射出油缸压力 ㎏/㎠ 200 210 180 250 (P)
进料系统 螺杆直径 ㎜ 60 75 60 85
??info.product.rubberstripsize_zh_CN?? ㎜ 10×60 10×60 10×60 (10×60)×2
螺杆转速 rpm 0-200 0-200 0-200 0-200
动力 油压系统用马达 Kw 37kw 37kw 37Kw×2 55Kw×2
热煤油循环马达 Kw 0.75×2 0.75×2 0.75×3 0.75×6
系统压力 ㎏/㎠ 250 250 250 250
油箱容量 L 600 600 800 1200
外观尺寸 机械尺寸 (LxWxH) ㎜ 5.25×2.30×6.90 5.25×2.30×8.25 4.62×3.00×10.02 5.43×3.15×10.02
机械重量 ton 42 56 82 89
